    工場のオイルミスト対策

  • 工場向け

オイルミストコレクター導入のメリット

目詰まりしない電子式集塵フィルタ

集塵効率97%の目詰まりしない電子式集塵フィルタ採用。メンテナンスまで集塵効率も風量もほぼ変わりません。

複数台の工作機械への接続が可能

大風量で集塵処理ができるため1台で複数台の工作機械への接続が可能。従来品に比べ低価格設定なのでトータルの導入コストを低く抑えることができます。

消費電力が少ない

RY2500タイプ200V仕様で消費電力は1台わずか50W。24時間稼働の工場のご利用でも安心です。
※ファンの消費電力除く

働く環境を改善

作業スタッフの健康障害や、床スベリによる転倒事故、業務用エアコンの不具合を防止します。

工場スタッフの生産性向上

メンテナンスはすべてメーカー専門スタッフにお任せ。保守業務からの解放で、工場作業スタッフの生産性向上につながります。

地球にやさしい

「リドエアートルネックス」の電子式集塵フィルタは洗って何度も使える地球にやさしい製品です。

目詰まりしない電子式集塵フィルタ

リドエアートルネックスは電子式集塵フィルタを採用しています。
金属の極板を数ミリ間隔で積み重ねた構造で、その間に高電圧をかけてオイルミストを吸着します。
目詰まりせず風量の低下がないため、ファンの消費電力も小さくすることができます。

集塵の仕組み

一般的なフィルタ方式の場合

目詰まりすると工作機械内が陰圧でなくなり・・・

空気が流れにくいので
扉開口時にオイルミストが工場内に拡散！

電子式集塵フィルタ方式の場合

目詰まりせず工作機械内が陰圧のままなので・・・

空気が流れやすく
扉開口時にオイルミストの拡散なし！
  • 電子式集塵フィルタのプレート間隔は約6mm。
    空気が流れやすく、目詰まりしにくい構造です。

  • 実際の集塵の様子

複数台の工作機械への接続が可能

大風量で集塵処理ができるため1台で複数台の工作機械への接続ができ、導入費用を抑えられます。
電子式集塵フィルタのプレート間隔は約6mm。空気が流れやすく、目詰まりしにくい構造です。

  1. 一般的なオイルミストコレクター個別設置
  2. オイルミストコレクター集約設置
「リドエアートルネックス」は、大風量で集塵処理ができるため1台で複数台の工作機械への接続ができ、導入費用を抑えられます。

働く環境を改善

陰圧を維持できていない工作機械からの加工物の取り出し時やオープンタイプ(発生源が露出している)の工作機械からオイルミストが工場内に拡散してしまいスタッフの呼吸吸引による健康障害や、床スベリによる転倒事故を招く危険性があります。
また、空調設備の不具合発生につながりかねません。

リドエアートルネックスをダクト接続せず空間設置し内気循環することで、既設のフィルタ式オイルミストコレクターの目詰まりやオープンタイプの工作機械由来の工場内に拡散したオイルミストを集塵し、作業スタッフの健康障害や事故を防止します。
また、空調機器のメンテナンスや買い替え頻度を軽減します。

  2. 空間集塵オイルミストコレクターの空間設置

既設オイルミストコレクターの目詰まりによる拡散の場合

拡散したオイルミストで霞む工場内イメージ

空間設置したリドエアートルネックスが工場内に拡散したオイルミストを集塵したイメージ

オープンタイプ工作機械による拡散の場合

拡散したオイルミストで霞む工場内イメージ

空間設置したリドエアートルネックスが工場内に拡散したオイルミストを集塵したイメージ

オイルミストコレクターはメンテナンスが必要な製品です｡

天井吊り込み設置、屋外設置ともにフィルタを取り出せるスペースを必ず確保してください。

工場スタッフの生産性向上

メンテナンスはすべてメーカー専門スタッフにお任せ。
保守業務からの解放で、工場作業スタッフの生産性向上につながります。全国対応です。

メンテナンス内容
  • 定期的に訪問
  • フィルタ交換
  • 機器内部を清掃
  • 計測器による動作確認

よくある質問

ご導入について

どのような捕集方法ですか？
目詰まりせず、ほぼ風量及び集塵効率が変らない電子式集塵フィルタで捕集します。
後付け設置も可能でしょうか？
既存の工場にも設置できますので、まずは営業担当へご相談ください。
納期はどの位掛かりますか？
ご発注後2週間前後でお届けは可能です。※都度ご確認ください。
工事も含めて見積りはできますか？
基本、設置工事も提案可能ですが、エリアにより、工事できない場所もございます。
詳しくは、営業担当までご相談下さい。
もっと小さい製品は無いですか？
RY2500タイプが最小となります。
縦に伸びているダクトの途中に設置できますか？
機械を縦向きに設置が出来ないので、一度ダクトを横に振って本体を設置してください。
屋外にも設置できますか？
屋外用の機器も取り揃えております。
機器を設置するスペースはどのくらいですか？
機器の設置イメージはこちらをご参照ください。
有圧換気扇に取り付けできますか？
既存のままでは取り付けが出来ませんので、ダクト工事と換気扇風量によりファンの追加が必要となります。
風量が最大処理風量より少し大きいのですが大丈夫ですか？
最大処理風量を超えた時点から集塵効率が下がりますのでお勧めできません。最大処理風量内での使用をお願いします。

効果について

実際どの位煙がとれますか？
こちらの動画をご覧ください。
オイルミストコレクター「リドエアートルネックス」
油煙の発生量が多いのですが1台で大丈夫ですか？
必要な油煙処理風量と台数をご提案をさせていただきます。
どんな切削油に対応可能ですか？
基本的に工場で使用されている切削油に対応しています。

メンテナンスについて

どのくらいの頻度でメンテナンスは必要ですか？
電子式集塵フィルタは、定期的な保守メンテナンスが必要です。状況により2ヶ月～4ヶ月に1度のメンテンナンスをご提案しております。お手入れをしないまま使い続けると、火災・故障・破損の原因になります。
自分でメンテナンスは出来ますか？
特殊な洗剤を使用しないと汚れが落ちないので、弊社とのメンテナンス委託契約をお願いしております。
メンテナンス作業時間はどれくらいですか？
設置状況や台数にもよりますが、作業自体は約1時間程になります。

その他

電気代はどの位ですか？
1日8時間運転で16円/kWhの場合、RY2500B2タイプで192円（30日間）、RY5000B2タイプで288円（30日間）となります。
捕集したオイルミストはリサイクル可能でしょうか？
回収したオイルミストは再利用いただけます。
電源は？
100V、200V、単相、三相、いずれにも対応しています。

導入事例

オイルだまりがなくなり、オイルミストのニオイもなくなりました！

千葉県　有限会社市東製作所 様
リドエアートルネックス RY2500タイプ1台 2023年4月導入

工作機械のオイルだまりやスタッフの眼鏡の曇りは一切なくなりました。また、我々自社スタッフは慣れてしまっていて感じていなかったのですが、出入りしている業者さんたちから「オイルミストのニオイがなくなった！」と言われます。
キレイにした空気は屋外へ捨てず内気循環しているのですが、常に常温の空気が工作機械庫内に循環しているので、庫内が高温にならず、細かな温度設定が不要になり生産部品の不具合もなくなったことに驚いています。

導入事例詳細はこちら

オイルだまりがなくなり、オイルミストのニオイもなくなりました！

市東製作所は、1950年に創業した精密部品の加工を主として行う企業です。

ご導入製品：リドエアートルネックス RY2500タイプ　1台
2023年4月導入

創業初期にはプロ用カメラのシャッター部品、カメラ内部の精密ネジの製造から、交換用レンズ部品の製作を売上のメインとして活動してまいりました。
その後、カメラ部品の小型精密加工の技術を活かして音響分野へと進出し、マイクロカセットレコーダーの開発に参加。

一般的な加工方法では部品の小型化が不可能とされていた内部部品の小型化に成功し、製品の開発・量産を促進する一翼を担ってまいりました。
培われた技術力を活かし、光ファイバーなどの通信分野、放送機器、医療機器等へと大きく貢献しています。

24時間、設備を稼働して短納期への対応を図っています。また、培われたノウハウを基に、随時試作品の生産や、精度を求められる量産対応を得意としチタン等の難削材への加工も承っています。

トルネックスの製品を導入した経緯を教えて下さい。
2022年6月に他社をM&Aし、工場を移転しました。以前の工場は密閉性がそれほど高くなく、自然に換気されていたので工作機械から発生するオイルミストもほとんど気にならず換気扇を回しているだけで十分でした。実は20年ほど前に一般的な紙フィルタで空間集塵する機械を設置したのですが、フィルタの交換が高所作業ということもあり面倒で使用しておりませんでした。

新工場は密閉性が高く機械を稼働すると機械の上にオイルが付着しオイルだまりが発生し、ウェスで拭き取ってもすぐに再付着したり、工場スタッフの眼鏡もミストで曇ってしまう状況でした。対策の必要性を感じ、2022年11月開催のJIMTOFに参加し、トルネックスのオイルミストコレクター「リドエアートルネックス」と出会いました。工作機械ごとに1台づつ設置するオイルミストコレクターは知っていたのですが、リドエアートルネックスは大風量タイプで複数台の工作機械に設置でき導入コストを抑え、消費電力も少ないので電気料金も安いということで早速トルネックスの担当者に現場を見に来てもらいました。

最終的に2500㎥/h処理できるコンパクトタイプでも4台の機械に集約接続ができる提案をいただき、即導入に至りました。フィルタ交換もトルネックスに年間契約でお任せできることも購入の決め手でした。

導入後の状況、効果はいかがですか？ 従業員の方の感想を教えてください。
2023年4月に設置したばかりですが、工作機械のオイルだまりやスタッフの眼鏡の曇りは一切なくなりました。また、我々自社スタッフは慣れてしまっていて感じていなかったのですが、出入りしている業者さんたちから「オイルミストのニオイがなくなった！」と言われます。
一点要望としては、リドエアートルネックスを設置することによってファンを接続しなくてはならなくなったので、ファンの音が気になる点は今後改善をしてもらえるとありがたいです。

反面、実は予想外の効果を実感しています。リドエアートルネックスでキレイにした空気は屋外へ捨てず内気循環しているのですが、常に常温の空気が工作機械庫内に循環しているので、庫内が高温にならず、細かな温度設定が不要になり生産部品の不具合もなくなったことに驚いています。

床のスベリがなくなり、安心安全な労働環境に！

埼玉県　機械部品メーカー 様
RY5000×37台 RY2500×4台ご導入 2022年3月

・他社製品よりも安価なため多くの台数を導入できた
・床のスベリがなくなり、安心安全な労働環境になった
・エアコンへのオイルミストの負荷が軽減され、エアコンの買い替え頻度の改善が期待できる
・オイルを回収して再利用できるのでコストが下がった

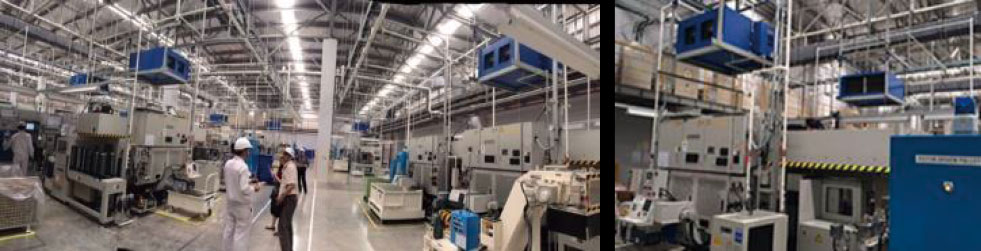

海外の導入事例

オイルミストコレクター製品仕様

RY2500B1・RY2500B2

  RY2500B1 RY2500B2
寸法（mm） W700×D620×H640mm
重量 72kg
最大処理風量 2500m³/h
推奨処理風量※ 1800m³/h
電源 AC100V AC200V
消費電力 約60W 約50W
集塵効率 最大97%
プレフィルタ アルミニウムメッシュ×1
メインフィルタ 電子式集塵フィルタ×1
本体材質/表面処理 スチール/粉体塗装
ドレンパン容量 約23L
静圧 80Pa
付属パーツ

■屋内キット
・ダクトフランジ
・ホースニップル
・ドレンホース3m
・ホースバンド
・ホースサドル
・ドレン皿
・ドレン皿ブラケット

■屋外キット
・ダクトフランジ
・ニップル
・バルブ
・防雨カバー

※焼肉・焼鳥店など煙の発生量が多い場合

RY2500B1 仕様図ダウンロード
RY2500B2 仕様図ダウンロード

RY5000B1・RY5000B2

  RY5000B1 RY5000B2
寸法（mm） W1248×D620×H640mm
重量 116kg
最大処理風量 5000m³/h
推奨処理風量※ 3600m³/h
電源 AC100V AC200V
消費電力 約100W 約75W
集塵効率 最大97%
プレフィルタ アルミニウムメッシュ×2
メインフィルタ 電子式集塵フィルタ×2
本体材質/表面処理 スチール/粉体塗装
ドレンパン容量 約50L
静圧 80Pa
付属パーツ

■屋内キット
・ダクトフランジ
・ホースニップル
・ドレンホース3m
・ホースバンド
・ホースサドル
・ドレン皿
・ドレン皿ブラケット

■屋外キット
・ダクトフランジ
・ニップル
・バルブ
・防雨カバー

※焼肉・焼鳥店など煙の発生量が多い場合

RY5000B1 仕様図ダウンロード
RY5000B2 仕様図ダウンロード
RY2500B1・RY5000B1 据付工事説明書ダウンロード
RY2500B2・RY5000B2 据付工事説明書ダウンロード
工場向け製品カタログダウンロード
